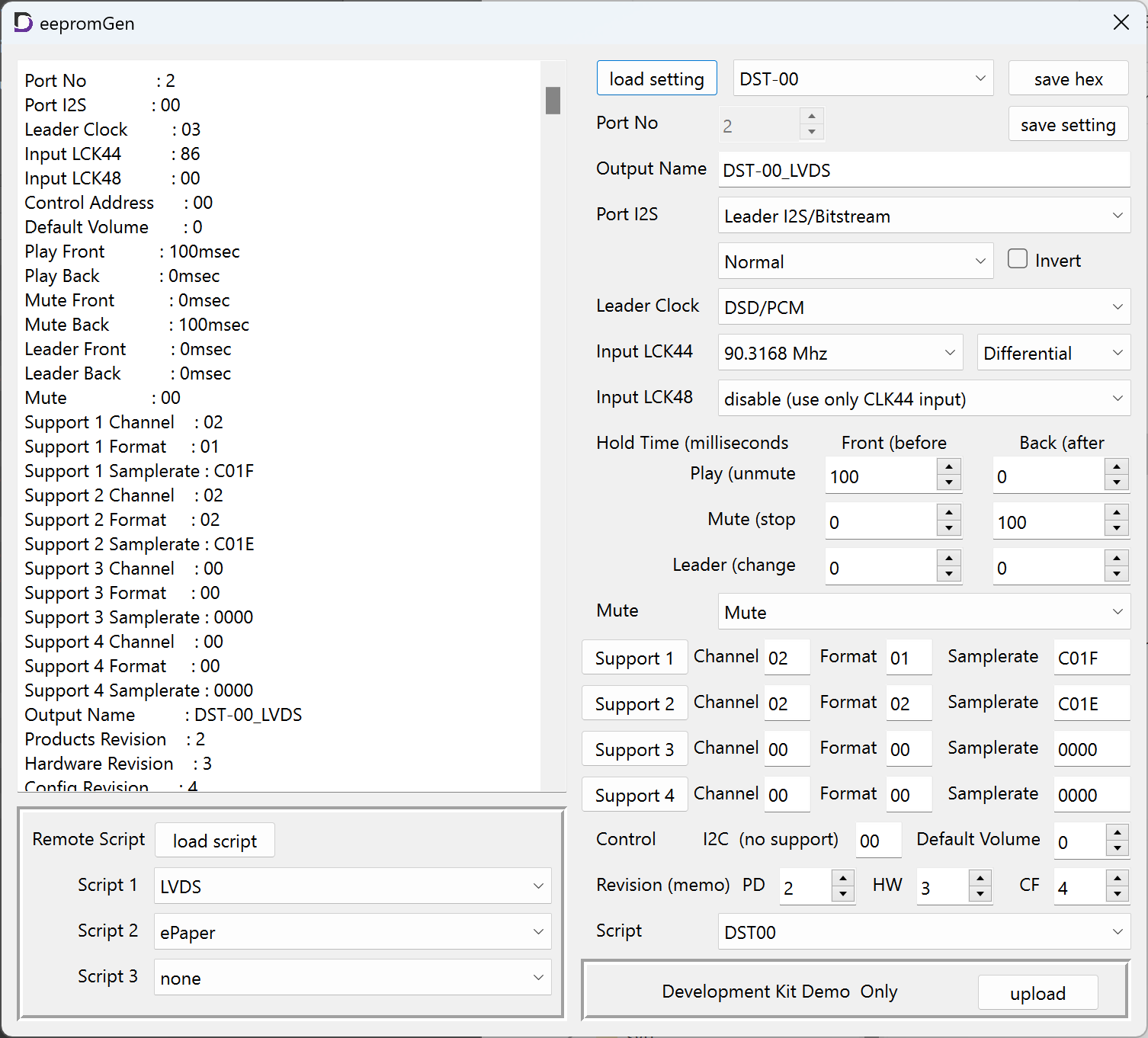

Generates a HEX file
Only the development kit can be rewritten online.
| Basic Information | |||||||||
| Offset | Name | 0 | 1 | 2 | 3 | ||||
| 0x00 | HED | 'I' | '2' | 'S' | PORT | ||||
| 0x04 | START | SIZE | PMODE | LMODE | |||||
| 0x08 | Control mode | CLK44 | CLK48 | I2C | VOL | ||||
| 0x0C | Hold time | HPF | HPB | ||||||
| 0x10 | HMF | HMB | |||||||
| 0x14 | HLF | HLB | |||||||
| 0x18 | reserve | ||||||||

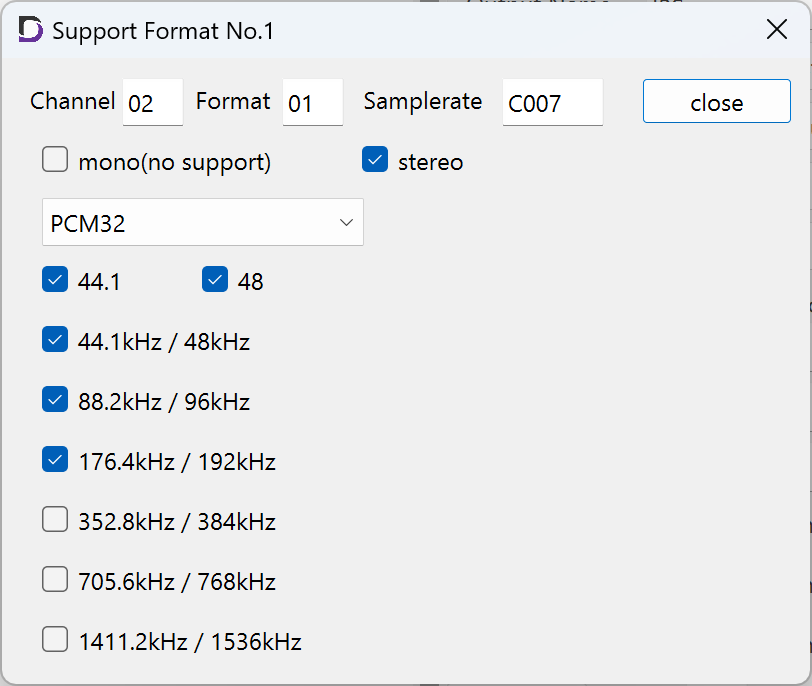

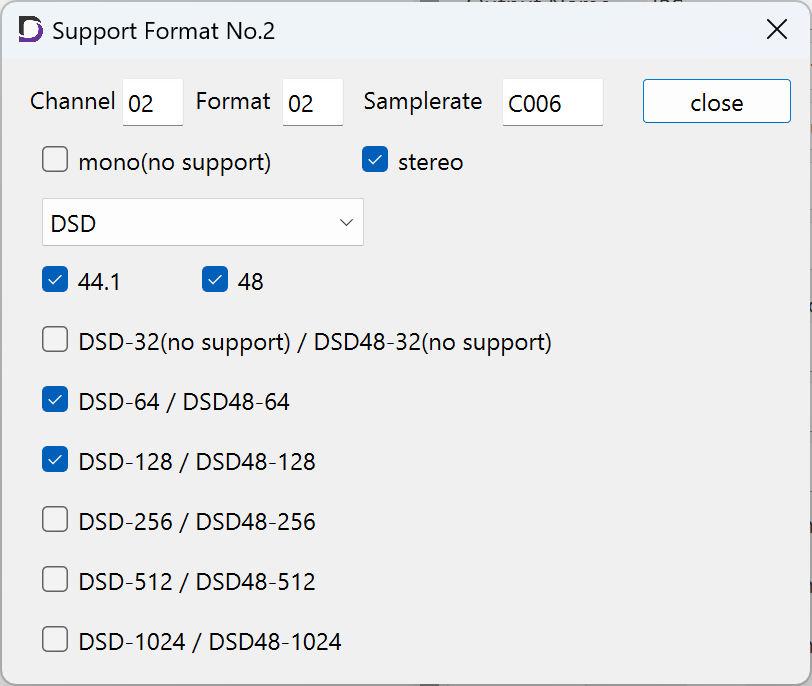

| 0x1C | Support 1 | CH | FMT | RATE | |||||
| 0x20 | Support 2 | CH | FMT | RATE | |||||
| 0x24 | Support 3 | CH | FMT | RATE | |||||
| 0x28 | Support 4 | CH | FMT | RATE | |||||
| 0x2C | DEVNAME | ||||||||
| 0x30 | |||||||||
| 0x34 | |||||||||
| 0x38 | |||||||||
| 0x3C | END | PDR | HWR | CFR | CRC | ||||
| HED | "I2S" | fix data | |||||||
| PORT | Port No | ASCII ('1' '2' | |||||||
| SIZE | 0x0010 | Basic is fix 64byte data | |||||||
| PMODE | Port I2S | ||||||||
| 0x00 | Leader I2S/Bitstream | ||||||||
| 0x01 | SWAP | ||||||||
| 0x02 | INV | ||||||||
| 0x03 | SWAP+INV | ||||||||
| 0x04 | Leader PCM/Bitstream | ||||||||
| 0x05 | SWAP | ||||||||
| 0x06 | INV | ||||||||
| 0x07 | SWAP+INV | ||||||||
| 0x01 | SWAP bitstream | ||||||||
| 0x02 | INV sync data | ||||||||
| 0x80 | Follower Mode not yet | ||||||||
| LMODE | Leader Clock | ||||||||
| 0x00 | Leader Clock select | ||||||||
| 0x01 | Leader Clock output | ||||||||
| 0x02 | PCM/DSD | ||||||||
| 0x03 | DSD/PCM | ||||||||
| 0x04 | Leader Clock 128fs output | ||||||||
| CLK44 | Input LCK44 | ||||||||
| 0x00 | disable | if PMODE is Follower | |||||||
| 0x01 | 2.8224 MHz | if CLK48 diable then flex 44/48 | |||||||
| 0x02 | 5.6448 MHz | ||||||||
| 0x03 | 11.2896 MHz | ||||||||
| 0x04 | 22.5792 MHz | ||||||||
| 0x05 | 45.1584 Mhz | ||||||||
| 0x06 | 90.3168 Mhz | ||||||||
| 0x07 | resertv | ||||||||
| 0x80 | differential mode | ||||||||
| CLK48 | Input LCK48 | ||||||||
| 0x00 | disable | use CLK44 input | |||||||
| 0x01 | 3.072 MHz | ||||||||
| 0x02 | 6.144 MHz | ||||||||
| 0x03 | 12.288 MHz | ||||||||
| 0x04 | 24.576 MHz | ||||||||
| 0x05 | 49.152 MHz | ||||||||
| 0x06 | 98.304Mhz | ||||||||
| 0x07 | resertv | ||||||||
| I2C | Control Address | ||||||||
| 0x00 | passive | ||||||||
| active MUC address | |||||||||
| VOL | Default Volume | signed | |||||||
| HPF | Play Front | Hold time in Play Front milliseconds | |||||||
| HPB | Play Back | Hold time in Play Back milliseconds | |||||||
| HMF | Mute Front | Hold time in Mute Front milliseconds | |||||||
| HMB | Mute Back | Hold time in Mute Back milliseconds | |||||||
| HLF | Leader Front | Hold time in Leader clock change Front milliseconds | |||||||
| HLB | Leader Back | Hold time in Leader clock change Back milliseconds | |||||||
| CH | Channel | ||||||||
| 0x01 | 1ch | ||||||||
| 0x02 | 2ch | ||||||||
| FMT | Format | ||||||||
| 0x01 | PCM32 | ||||||||
| 0x02 | DSD | ||||||||
| 0x04 | DOP | ||||||||
| 0x08 | PCM16 | ||||||||
| RATE | Samplerate | ||||||||
| 0x0001 | x1 | 44.1/48KHz | |||||||
| 0x0002 | x2 | 88.2/96KHz(DSD64) | |||||||
| 0x0004 | x4 | 176.4/192KHz(DSD128) | |||||||
| 0x0008 | x8 | 352.8/384KHz(DSD256) | |||||||
| 0x0010 | x16 | 705.6/768KHz(DSD512) | |||||||
| 0x0020 | x32 | 1.4/1.5MHz(DSD1024) | |||||||
| 0x4000 | 44.1KHz | series 44.1Khz | |||||||
| 0x8000 | 48KHz | series 48Khz | |||||||
| DEVNAME | Output Name | max 16 character | |||||||
| PDR | Products Revision | any value | |||||||
| HWR | Hardware Revision | any value | |||||||
| CFR | Config Revision | any value | |||||||
