M2x2

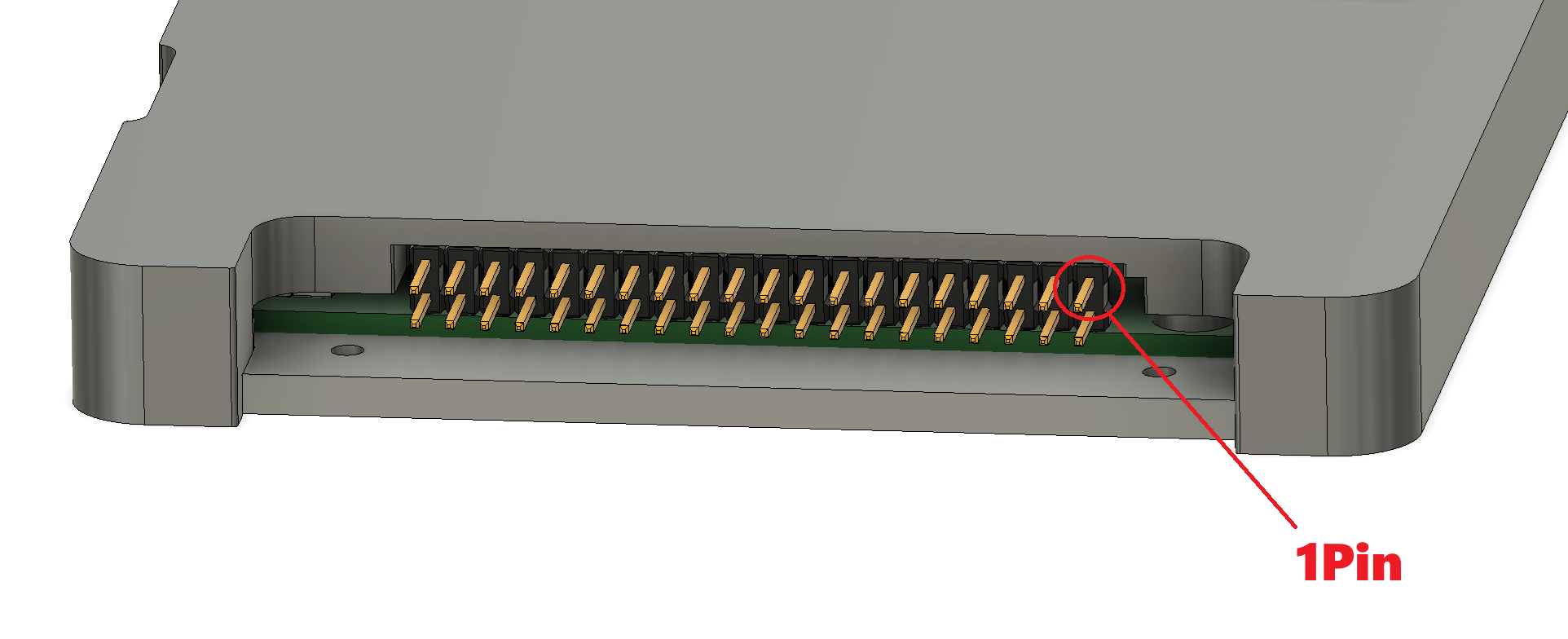

Raspberry Pi HAT 40Pin Connector

3V3  1

GPIO2  3

GPIO3  5

GPIO4  7

GND  9

GPIO17 11

GPIO27 13

GPIO22 15

3V3 17

GPIO10 19

GPIO9 21

GPIO11 23

GND 25

GPIO0 27

GPIO5 29

GPIO6 31

GPIO13 33

GPIO19 35

GPIO26 37

GND 39

2  5V

4  5V

6  GND

8  GPIO14

10 GPIO15

12 GPIO18

14 GND

16 GPIO23

18 GPIO24

20 GND

22 GPIO25

24 GPIO8

26 GPIO7

28 GPIO1

30 GND

32 GPIO12

34 GND

36 GPIO16

38 GPIO20

40 GPIO21

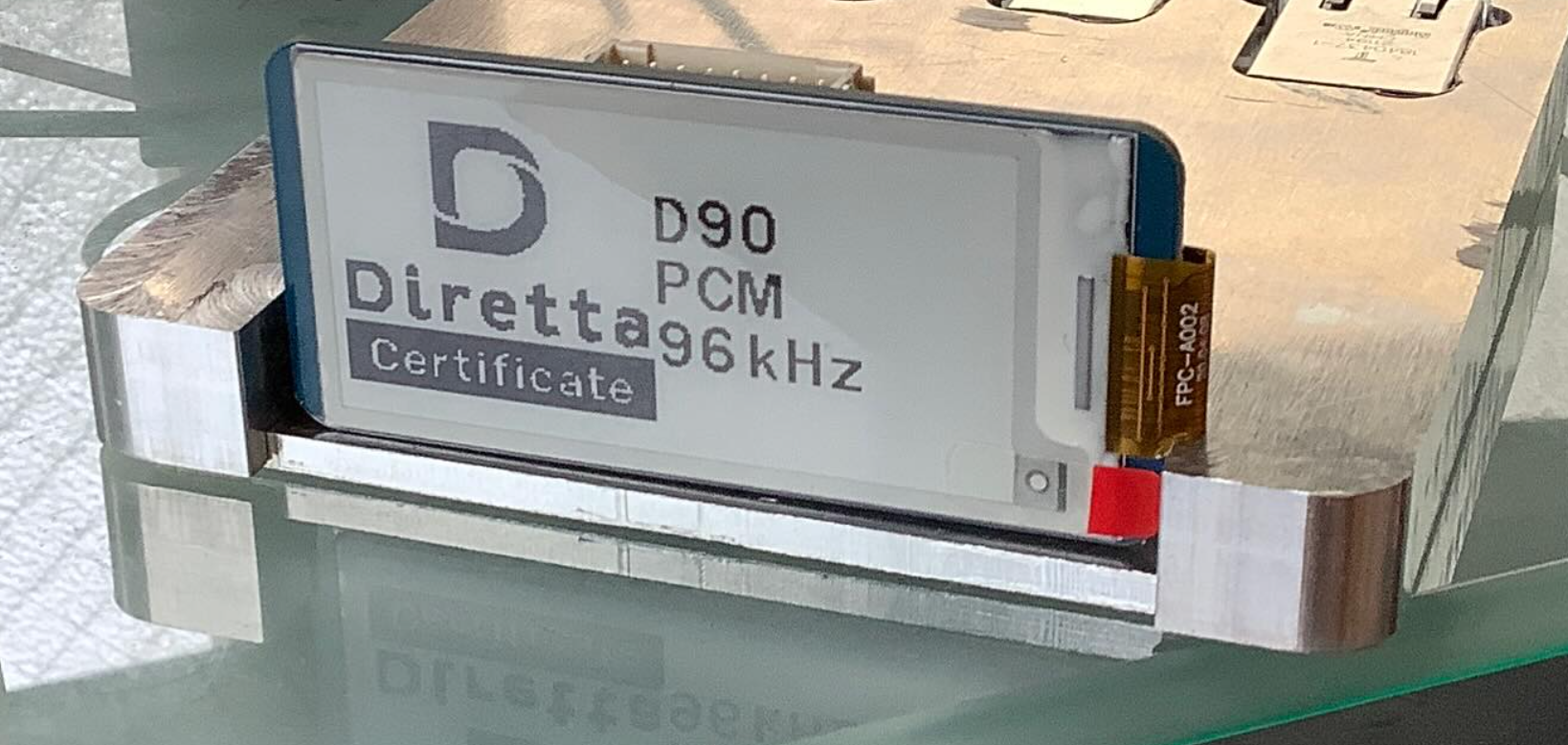

Sample Assembly Waveshare 12915
